L'officina dell'artista modellista e la realizzazione del modello.


Riveduti i bozzetti del monumento da realizzare abbiamo iniziato a lavorare per la realizzazione del modello.
Il monumento è stato suddiviso per motivi di produzione in 5 pezzi.
La base, che è stata realizzata in acciaio da disegno, con la scritta in rilievo pantografata.
La colonna realizzata in 4 parti, in modo tale da consentire la produzione degli elementi e il loro assemblaggio. Queste colonne prevedono poi la realizzazione delle Cassa d'Anima che consentono di realizzare le colonne vuote in modo tale da permettere l'installazione degli impianti.
Inoltre sono stati previsti gli stemmi laterali mobili e il cappello superiore lavorato per consentire l'ispezione e la manutenzione de meccanismo interno della pompa interna.
Il modellista incisore ha poi realizzato lo stemma cittadino e il simbolo della città, San Giorgio e il Drago. Queste fusioni sono poi state realizzate in bronzo.

Le fasi della realizzazione del modello. Gli accoppiamenti. Le fasi della realizzazione del modello. Gli accoppiamenti.

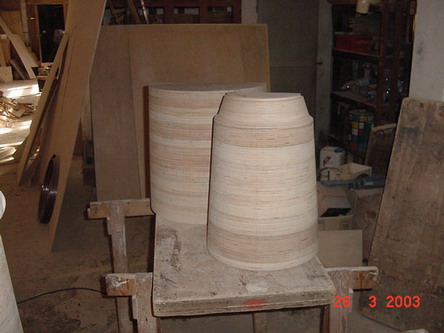

Le fasi dela realizzazione del modello. Gli elementi intermedi. e fasi della realizzazione del modello. Gli elementi intermedi.

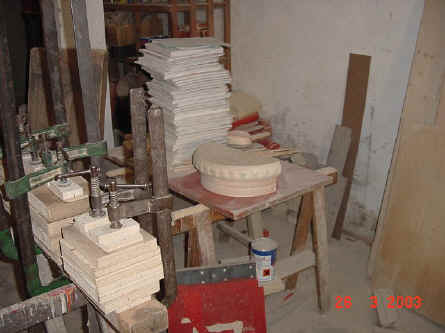

Le fasi della realizzazione del modello. L'officina durante la realizzazione. Le fasi della realizzazione del modello. L'officina durante la realizzazione.

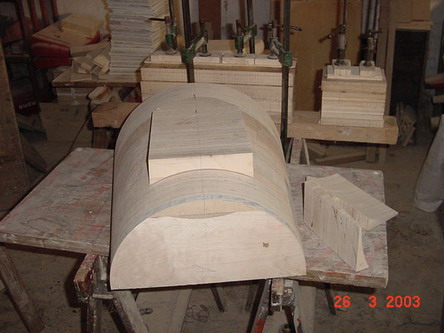

Le fasi della realizzazione del modello. Il corpo centrale ispezionabile. Le fasi della realizzazione del modello. Il corpo centrale ispezionabile.
